XK5042 立铣头
数控升降台铣床
产品目录 | 数控升降台铣床 |
---|---|
品牌 | 金属切削解决方案制造商 |
产品规格 | XK5042 |
品牌 | ZOPO卓朴智能 |
数控 | 发那科/凯恩帝/华中数控 |
控制 | 数控立铣头 |
更新时间 | 2024/12/4 |
详细信息
XK5042
数控升降台铣床
1100/400/375mm
三轴行程
320×1800mm
工作台面积
1500rpm
最高转速
4000/3000/2000mm/min
快移速度
- 机型概览
- 产品外观
- 产品亮点
- 技术参数
- 联系我们

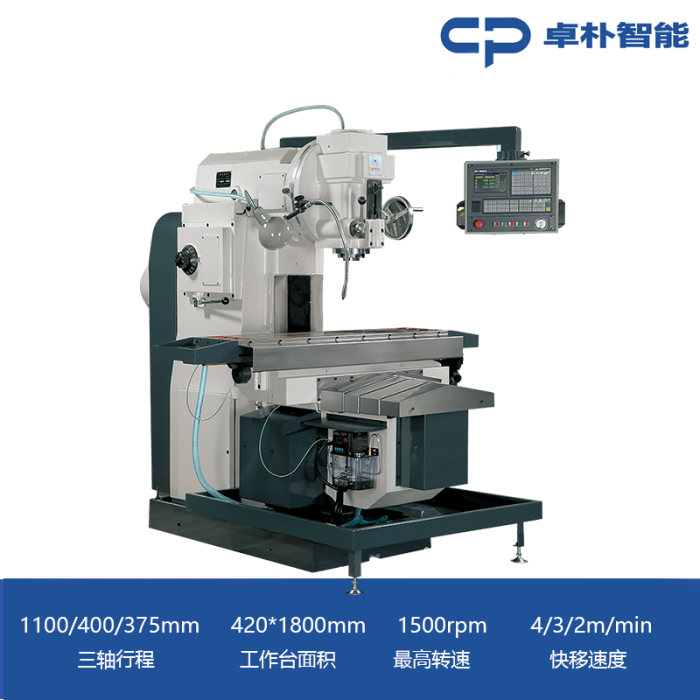

产品外观
产品亮点
结构刚性+精确稳定性
本机床为数控立式升降台铣床,具有较高结构刚性和精确稳定性。配置高性能数控系统,能实现纵横垂三个方向三个坐标联动进给。机床的功能齐全,自动化程度高,操作简便,性能可靠。
高刚性和稳定性机械结构
主轴是由功率 11kW、转速为 975rpm、YE2-160L-6-B5 型的全封闭式法兰盘式电动机,经过弹性联轴器和变速机构的齿轮传动链来传动的。利用主轴变速操纵机构,可使主轴获得 18 级不同的转速,其范围为 30~1500 rpm。
各个坐标轴传动采用高精度滚珠丝杠,纵向由电机直接驱动,横向及垂向经同步带传动,精度高。
三个方向导轨副均有淬火、贴塑配置,精度保持性高,寿命长。
广泛的加工应用
本机床适用于加工各种形状复杂、精度要求较高零件的单件及批量生产,如凸轮、样板、靠模、弧形槽等。广泛适用于机械加工各行业。在配合万能分度头、圆工作台等铣床附件亦可扩大机床使用范围。
技术参数
加工范围
单位
- 三轴行程
- 1100/400/375 mm
- 主轴轴向最大移动距离
- 85 mm
- 主轴端面至工作台面距离
- 100-475 mm
- 床身垂直导轨至主轴中心线的距离
- 520 mm
- 床身垂直导轨至工作台中心距离
- 350-750 mm
工作台
单位
- 工作台面积
- 420x1800mm
- T型槽
- 3-18*100mm
- 工作台最大承载重量
- 750kg
主轴
单位
- 主轴孔锥度
- 7:24 No.50
- 主轴功率
- 11KW
- 最高转速
- 1500(立铣头)rpm
进给
单位
- 最高进给速度
- 2000mm/min
- 快速移动速度
- 4000/3000/2000mm/min
精度
单位
- 定位精度
- 0.025mm
- 重复定位精度
- 0.015mm
外形尺寸
单位
- 机器尺寸
- 2500*2600*2300mm
- 机器重量(约)
- 5100kg
