SP2230F 直联齿轮箱 方滑枕
I经典系列 方滑枕:小型模具、机械零部件、石油、航空、轨道交通等行业重型加工首选
产品目录 | I 经典系列 方滑枕 |
---|---|
品牌 | 金属切削解决方案制造商 |
产品规格 | SP2230F |
品牌 | ZOPO卓朴智能 |
数控 | 发那科/西门子/三菱 |
三轴 | 方滑枕 |
控制方式 | 半闭环控制 |
更新时间 | 2024/12/4 |
详细信息
SP2230F
I经典系列 方滑枕
小型模具、机械零部件、石油、航空、轨道交通等行业重型加工首选
3200/2250/1000mm
三轴行程
3000x2000mm
工作台面积
6000rpm
最高转速
10/10/10m/min
快移速度
- 机型概览
- 产品外观
- 产品亮点
- 技术参数
- 联系我们

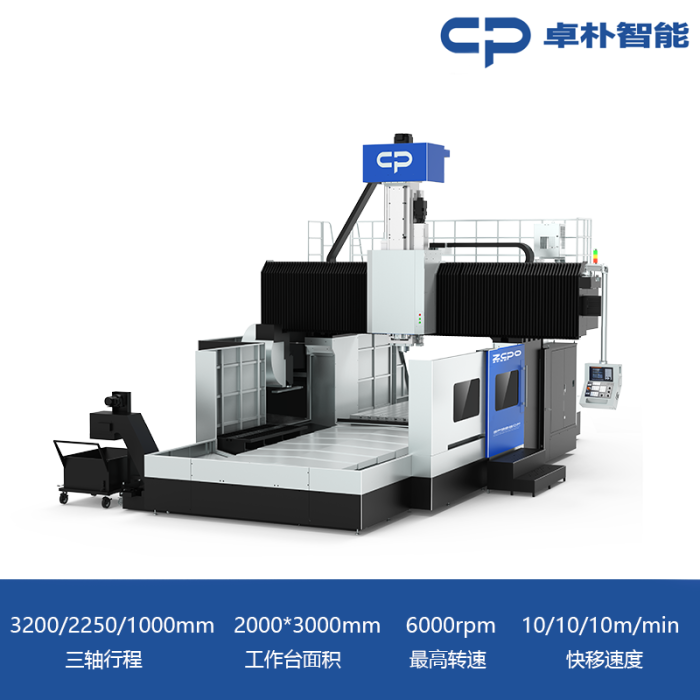

产品外观
产品亮点
产品系列化、模块化设计
高精度、高稳定性结构设计
所有铸件均采用高强度具有吸振能力的灰铸铁,经过时效处理以确保稳定性;并设计合理的加强筋,具有极佳的抗弯能力,确保机床刚性。
- 滑枕:最佳中心对称主轴箱设计;硬轨超大截面,高刚性;整体刚性提升20%。
- 主轴:进口主轴单元,并采用进口碳纤维联轴器直接连接电机和齿轮箱,最大输出扭矩1000N.M。
- 床身:一体式铸件床身,内部加强筋设计;简化装配流程,降低人员装配误差,提高机床稳定性。
- 横梁:最佳阶梯状横梁和滑鞍设计使主轴箱整体重心向后偏移,实现加工刚性的增加。
更易用更强大的控制系统
依托卓朴软件开发工程师与数控系统公司的深度协作,不断在标准数控系统的基础上进行二次开发,打造多功能、智能化的人机界面,为客户创造高效率、更便捷的使用体验。
- 能效加工模式选择
- 刀具管理功能
- 断刀检测功能
- 故障排除引导功能
- 超强人机交互界面。
技术参数
加工范围
单位
- 三轴行程
- 3200/2250/1000mm
- 两立柱间距离
- 2400mm
- 主轴端面至工作台面距离
- 260-1260mm
工作台
单位
- 工作台面积
- 3000x2000mm
- T型槽
- 11-22*160mm
- 工作台最大承载重量
- 12000kg
主轴
单位
- 主轴孔锥度
- BT50
- 主轴功率
- 22/26KW
- 最高转速
- 6000rpm
进给
单位
- 最高进给速度
- 8000mm/min
- 快速移动速度
- 10/10/10m/min
精度
单位
- 定位精度
- 0.028/0.02/0.02mm
- 重复定位精度
- 0.014/0.012/0.008mm
外形尺寸
单位
- 机器尺寸
- 8800*6400*5700mm
- 机器重量(约)
- 37000kg
