HMC100 正T结构 单工作台
HMC100 正T结构 单工作台HMC100 正T结构 单工作台HMC100 正T结构 单工作台

HMC100 正T结构 单工作台

正T卧式加工中心,大批量自动化产品线加工的最佳选择
产品目录单工位系列
品牌金属切削解决方案制造商
产品规格HMC100
品牌ZOPO卓朴智能
数控发那科/西门子/三菱
主轴皮带主轴
控制方式半闭环控制
更新时间2024/12/4
详细信息

HMC100

正T结构 单工作台

大批量自动化产品线加工的最佳选择

HMC100

1600/1000/1200mm

三轴行程

1000x1000mm

工作台面积

5300rpm

最高转速

24/24/24m/min

快移速度

  • 机型概览
  • 产品外观
  • 产品亮点
  • 技术参数
  • 联系我们

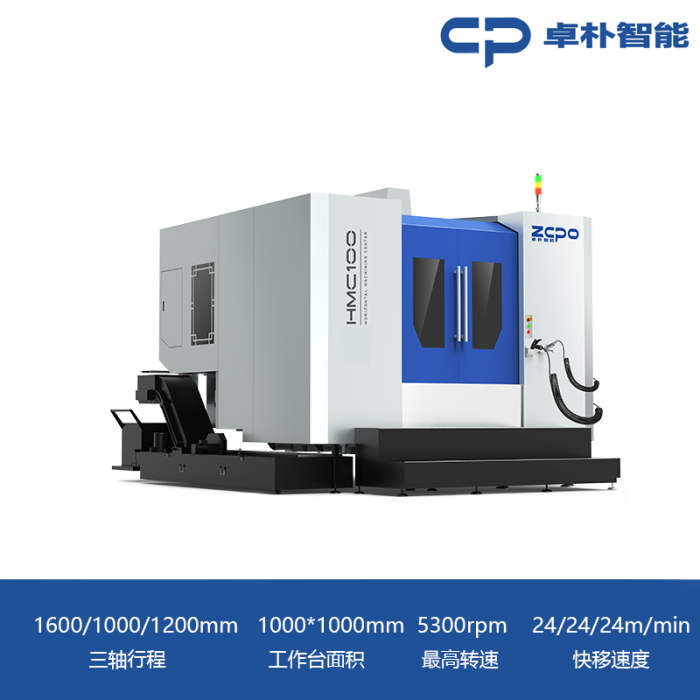

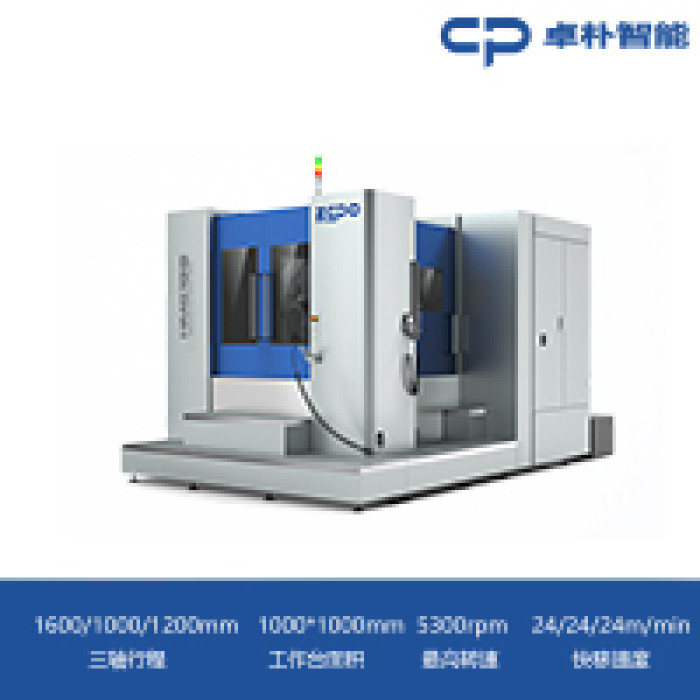

产品外观
HMC100
产品亮点
正T结构

正T式床身


刚性优于倒T结构
整机精度保持性明显提升
三轴运动部件运动惯量更小
便于实现高速高精加工


X轴高低导轨设计


有效降低立柱中心

增强加工过程立柱后作力支撑
提升主轴镗孔质量

高精密双螺母滚珠丝杠


保证重切削
确保加工精度
并延长丝杠寿命
三轴快移:24/24/24m/min


超高刚性、高精度


低噪音滚柱型线性滑轨
保证机床高稳定性
高精度
加工应用

应用行业


适用于零件形状比较复杂和
精度要求高的产品的批量生产
特别是箱体和复杂结构件的加工
如汽车、航空航天、船舶和发电等行业
技术参数

加工范围

单位

三轴行程
1600/1000/1200mm
主轴中心线至工作台面距离
20-1020mm
工作台中心至主轴端面距离
300-1500mm

工作台

单位

工作台面积
1000x1000mm
台面形式
7-22x125mm
工件回转直径
Φ2000
工作台最大承载重量
2500kg

主轴

单位

主轴孔锥度
BT50
主轴功率
15/18.5KW
最高转速
5300(皮带)rpm

进给

单位

最高进给速度
6000mm/min
快速移动速度
24/24/24m/min

刀库

单位

刀库容量
24T
换刀时间
5.5S

精度

单位

定位精度
0.012mm
重复定位精度
0.008mm
B轴分度精度
12''
B轴重复分度精度
2''

外形尺寸

单位

机器尺寸
5700*4600*3370mm
机器重量(约)
18000kg
