SHL50P 高应用型
SHL50P 高应用型SHL50P 高应用型SHL50P 高应用型

SHL50P 高应用型

占地面积小,加工能力强,粗、精车兼顾
产品目录卧式数控车床
品牌金属切削解决方案制造商
产品规格SHL50P
品牌ZOPO卓朴智能
数控发那科/广数/凯恩帝
主轴端部A2-6
控制方式半闭环控制
更新时间2024/12/4
详细信息

SHL50P

高应用型

占地面积小,加工能力强,粗、精车兼顾

SHL50P

Φ520mm

床身上最大回转直径

500mm

最大切削长度

Φ360mm

最大切削直径

A2-6

主轴端部型式

  • 机型概览
  • 产品外观
  • 产品亮点
  • 技术参数
  • 联系我们

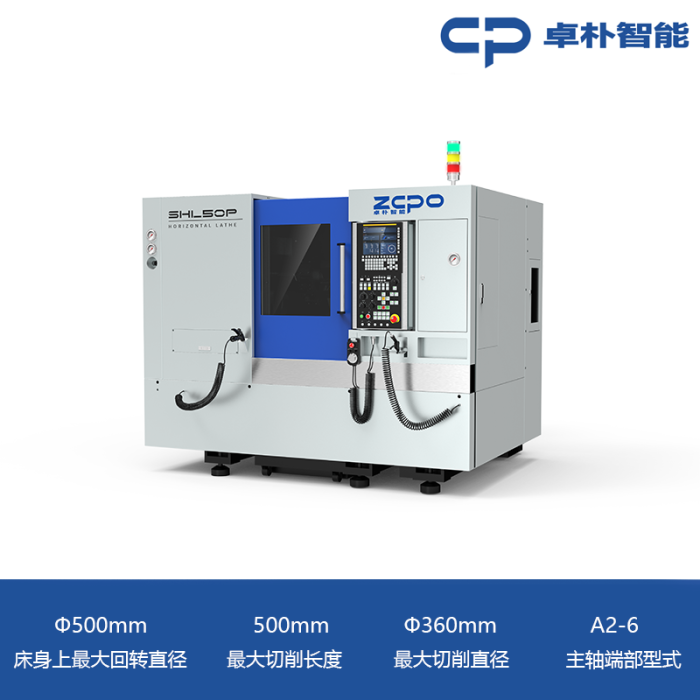

产品外观
SHL50P
SHL50P
产品亮点
床身设计

30°斜床身设计:


30°斜床身,使得床身整地重心更低,刚性更
高,切削时产生振动更小,更适合大切深加工
采用加厚床鞍,使得机床重切性能更好


直线导轨:


导轨采用进口35规格直线滚珠导轨,进给精度高、摩擦阻力小,刚性好,抵抗振动、抵抗变形能力高,可使用户获得较高的加工精度及提高快速移动的速度,获得较高的生产效率
直线导轨
内嵌主电机

内嵌式主电机:


使得床身更加紧凑,在不影响加工行程的情况下,占地面积更小,可选排屑箱、侧排、后排。
技术参数

加工范围

单位

床身上最大回转直径
Φ500 mm
最大切削长度
500 mm
最大切削直径
Φ360 mm
滑板上最大回转直径
Φ320 mm
X/Z轴行程
200/560 mm

主轴

单位

主轴端部形式及代号
A 2-6
最大通过棒料直径
Φ50 mm
主轴转速范围
50-4500 mm
电机功率
11/15 mm
标准卡盘直径
8'' inch

进给

单位

快速移动速度
30/30m/min

尾座

单位

尾座主轴锥孔锥度
5# T

刀架

单位

标准刀架形式
8(液压)T
刀盘可否就近选刀

外形尺寸

单位

机器尺寸
2275*1625*1825 mm
机器重量(约)
3650 kg
