V13D 内藏式电主轴
V13D 内藏式电主轴V13D 内藏式电主轴V13D 内藏式电主轴

V13D 内藏式电主轴

行业机:行程长、转速高,大规格泛铝产品加工最佳选择
产品目录行业机系列
品牌金属切削解决方案制造商
产品规格V13D
品牌ZOPO卓朴智能
数控发那科/西门子/三菱
主轴内藏式电主轴
控制方式半闭环控制
更新时间2024/12/4
详细信息

V13D

大规格泛铝产品加工

大规格泛铝加工、高精密模具、零部件加工的最佳选择

V13D

1300/700/650mm

三轴行程

680×1500mm

工作台面积

12000rpm

最高转速

30/36/24m/min

快移速度

  • 机型概览
  • 产品外观
  • 产品亮点
  • 技术参数
  • 联系我们

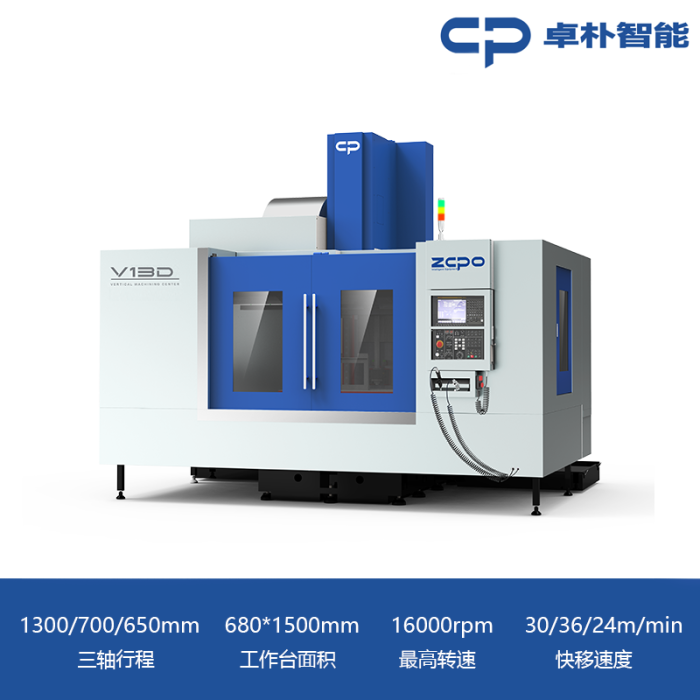

产品外观
V13D
产品亮点
高刚性、高稳定性结构

高刚性 高效率 高稳定性基础结构

热销 8000+ 台

综合性能优异 , 性价比高


  • 经有限元分析后的独特底座圆弧拱形设计,内部增加加强筋布局,在同等大小机床中具备更好的加工刚性。
  • 底座采用大跨距底座结构,搭配2条45mm滚柱线轨,为机器提供非常强的承载力,同时满足重切削时的高刚性需求。

加工模具、铝件、薄壁件的电主轴

  • 移动部件轻量化设计,实现高转速、快进给、高精度等特点,特别适用于有色金属模具类零件加工。
  •  通过减少换刀时间并改善所有轴进给系统的加/减速时间,实现更高生产率。对小孔加工、短行程加减速加工、小线段的曲面拐角加工等场景有卓越的效率和精度体现。
电主轴
优越加工能力

优越的加工能力

切削性能稳定的 VMC 系列机床适用于汽车零部件、3C 产业、军工、模具、缝制设备及市场瞬息万变的多元化产品加工应用。

技术参数

加工范围

单位

三轴行程
1300/700/650mm
主轴中心至立柱导轨距离
762mm
主轴端面至工作台面距离
190-840mm

工作台

单位

工作台面积
680x1500mm
T型槽
5-18*125mm
工作台最大承载重量
800kg

主轴

单位

主轴孔锥度
BBT40
主轴功率
16/18.5KW
最高转速
16000(电主轴)rpm

进给

单位

最高进给速度
12000mm/min
快速移动速度
30/36/24m/min

刀库

单位

刀库容量
24T
换刀时间
2.5S

精度

单位

定位精度
0.008mm
重复定位精度
0.004mm

外形尺寸

单位

机器尺寸
3550*2800*2700mm
机器重量(约)
8000kg
