SVB1580  皮带主轴
SVB1580  皮带主轴SVB1580  皮带主轴SVB1580  皮带主轴

SVB1580 皮带主轴

SV系列:全新升级版立式加工中心,同级别加工性能和加工范围最优选择
产品目录SV 优越系列
品牌金属切削解决方案制造商
产品规格SVB1580
品牌ZOPO卓朴智能
数控发那科/西门子/三菱
主轴皮带主轴
控制方式半闭环控制
更新时间2024/12/4
详细信息

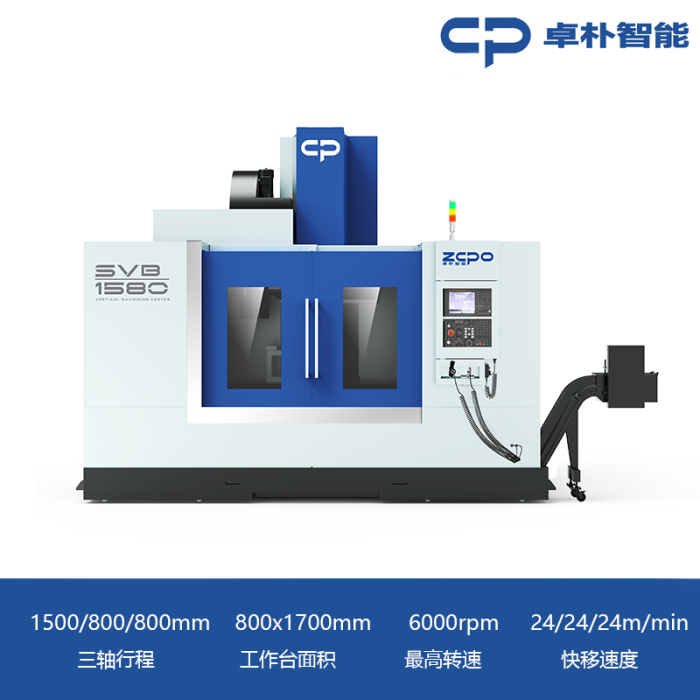

SVB1580

高刚性高精机型

同级别加工性能和加工范围最优选择

SVB1580

1500/800/800mm

三轴行程

800×1700mm

工作台面积

6000rpm

最高转速

24/24/24m/min

快移速度

  • 机型概览
  • 产品外观
  • 产品亮点
  • 技术参数
  • 联系我们
产品外观
SVB1580
产品亮点
稳定可靠结构

稳定可靠的结构


  • 坚固的密烘铸造及整体箱式床身,拱形立柱结构提高了机床的基础刚性。
  •  基础件经有限元分析后的独特截面设计,内部合理分布加强筋位置,在同等规格产品中具备更高的承载刚性。
  •  三轴传动座及尾端支架采用一体式铸件设计,取消了传统的分体、垫片调整机构,大幅提升机床三轴传动的精准性和稳定性。

封闭式主轴箱


主轴箱采用封闭式箱体结构,与立柱导轨接触尺寸加大,整体轻量化设计。标配短鼻端主轴,提高了机床加工过程的Z向定位准确性和主轴加工稳定

封闭式主轴箱
稳定可靠换刀装置

稳定可靠的换刀装置


SV系列标配圆盘机械手换刀装置, 实现更高换刀效率,缩短非切削时间
  • 坚固的密烘铸造及整体箱式床身,拱形立柱结构提高了机床的基础刚性。
  •  标配全封闭刀仓设计,消除连续加工过程中切削液和铁屑对刀套的影响,有效提升换刀动作稳定性,降低维护成本,大幅提高生产率。
  • 大容量刀库一次性装夹多种刀具,加工工件时无需补刀,大幅节省切削时间。
  • 技术参数

    加工范围

    单位

    三轴行程
    1500/800/800mm
    主轴中心至立柱导轨距离
    887mm
    主轴端面至工作台面距离
    180-980mm

    工作台

    单位

    工作台面积
    800x1700mm
    T型槽
    5-22*160mm
    工作台最大承载重量
    1200kg

    主轴

    单位

    主轴孔锥度
    BT50
    主轴功率
    15/18.5(广域)KW
    最高转速
    6000(皮带)rpm

    进给

    单位

    最高进给速度
    12000mm/min
    快速移动速度
    24/24/24m/min

    刀库

    单位

    刀库容量
    24T
    换刀时间
    3.5S

    精度

    单位

    定位精度
    0.01mm
    重复定位精度
    0.005mm

    外形尺寸

    单位

    机器尺寸
    5300*3250*3560mm
    机器重量(约)
    14500kg
