SP2550FII 直联齿轮箱 方滑枕
SP2550FII 直联齿轮箱 方滑枕SP2550FII 直联齿轮箱 方滑枕SP2550FII 直联齿轮箱 方滑枕

SP2550FII 直联齿轮箱 方滑枕

II优越系列方滑枕:大型模具、机械零部件,石油、航空、轨道交通等行业大工件重型加工首选
产品目录II 优越系列 方滑枕
品牌金属切削解决方案制造商
产品规格SP2550FII
品牌ZOPO卓朴智能
数控发那科/西门子/三菱
主轴直联齿轮箱
控制方式半闭环控制
更新时间2024/12/4
详细信息

SP2550FII

II优越系列 方滑枕

大型模具、机械零部件,石油、航空、轨道交通等行业大工件重型加工首选

SP2550FII

5200/3600/1000mm

三轴行程

2500x5000mm

工作台面积

6000rpm

最高转速

10/15/10m/min

快移速度

  • 机型概览
  • 产品外观
  • 产品亮点
  • 技术参数
  • 联系我们

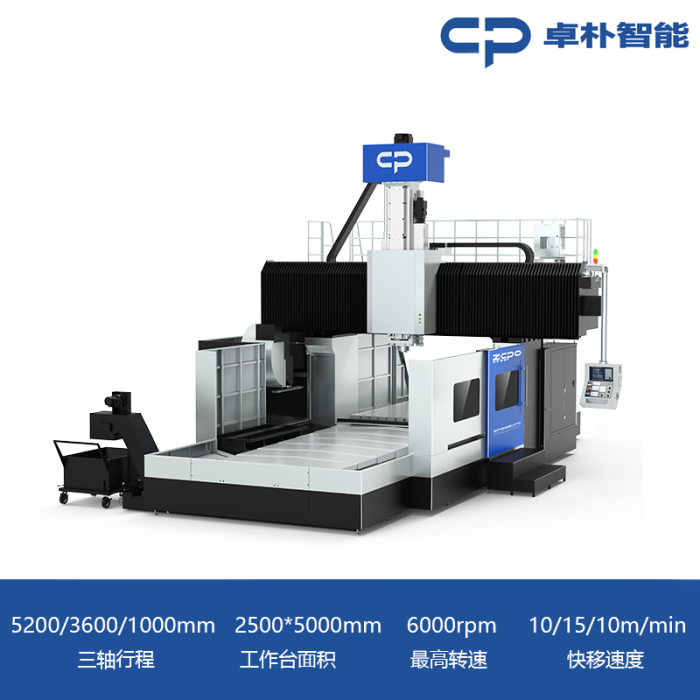

产品外观
SP2550FII
产品亮点
II系列 方滑枕1

产品系列化、模块化设计


  • 卓朴升级款方滑枕系列采用先进的龙门设计理念,结合FEA有限元分析,有效降低机床在加工过程中的变形量,同时提升加工精度和精度保持性。
  • II系列 方滑枕2
  • 产品类型丰富,系列化齐全,满足不同行业的加工需求;适合铝合金、铸铁、钢材等各种材质,不同尺寸加工。
  • 整体外防护设计符合人机工程学,宜人性好,便于操作和维护,防水防屑优化设计效果好。
  • 全系列模块化设计,为客户提供更多配置选配。
  • 大跨距 大行程 大扭矩 高刚性结构设计

    大跨距、大行程、大扭矩、高刚性结构设计


    所有铸件均采用高强度具有吸振能力的灰铸铁,经过时效处理以确保稳定性;并设计合理的加强筋,具有极佳的抗弯能力,确保机床刚性。
    • 大扭矩:进口主轴单元直连进口碳纤维联轴器,电机和齿轮箱,配合不同齿轮箱和电机,最大输出扭矩1000N.M。
    • 大行程:X轴行程最大24米,满足长工件加工需求。
    • 大跨距:全系列门宽和Y行程最大化设计,可自由配备多种附件铣头;有效提高机床的加工能力范围。
    • 高刚性:全新铸件结构,横梁滑鞍结合面导轨采用垂直正交分布,提高机床整体刚性和精度稳定性。

    更易用更强大的控制系统


    依托卓朴软件开发工程师与数控系统公司的深度协作,不断在标准数控系统的基础上进行二次开发,打造多功能、智能化的人机界面,为客户创造高效率、更便捷的使用体验。
    • 能效加工模式选择
    • 刀具管理功能
    • 断刀检测功能
    • 故障排除引导功能
    • 超强人机交互界面
    更易用更强大的控制系统
    技术参数

    加工范围

    单位

    三轴行程
    5200/3600/1000mm
    两立柱间距离
    3600mm
    主轴端面至工作台面距离
    260-1260mm

    工作台

    单位

    工作台面积
    2500x5000mm
    T型槽
    11-28*200mm
    工作台最大承载重量
    22000kg

    主轴

    单位

    主轴孔锥度
    BT50
    主轴功率
    22/26KW
    最高转速
    6000rpm

    进给

    单位

    最高进给速度
    8000mm/min
    快速移动速度
    10/15/10m/min

    精度

    单位

    定位精度
    0.034/0.030/0.016mm
    重复定位精度
    0.014/0.018/0.008mm

    外形尺寸

    单位

    机器尺寸
    12800*7400*5700mm
    机器重量(约)
    51500kg
