SVG1270 齿轮头主轴
SVG1270 齿轮头主轴SVG1270 齿轮头主轴SVG1270 齿轮头主轴

SVG1270 齿轮头主轴

SV系列:全新升级版立式加工中心,同级别加工性能和加工范围最优选择
产品目录SV 优越系列
品牌金属切削解决方案制造商
产品规格SVG1270
品牌ZOPO卓朴智能
数控发那科/西门子/三菱
主轴齿轮头
控制方式半闭环控制
更新时间2024/12/4
详细信息

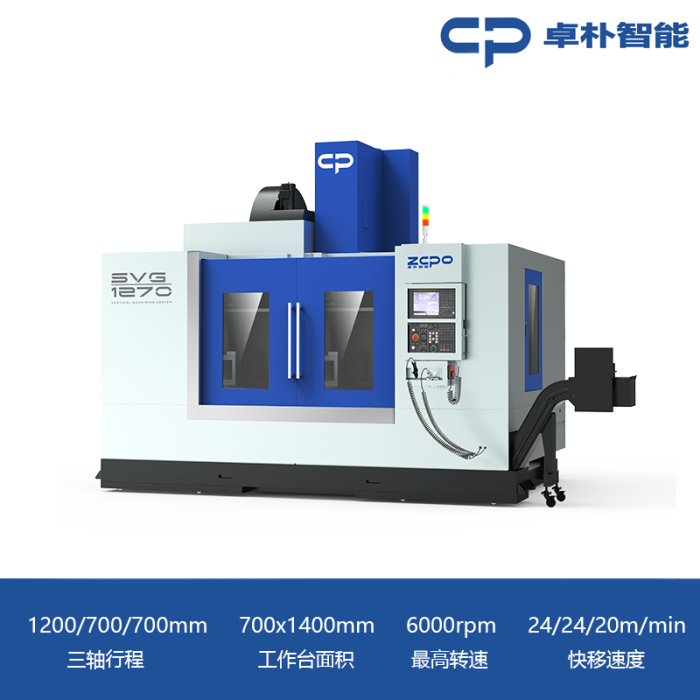

SVG1270

高刚性高效机型

同级别加工性能和加工范围最优选择

SEB855渲染图

1200/700/700mm

三轴行程

700×1400mm

工作台面积

6000rpm

最高转速

24/24/20m/min

快移速度

  • 机型概览
  • 产品外观
  • 产品亮点
  • 技术参数
  • 联系我们
产品外观
SVG1270
产品亮点
稳定可靠结构

更高稳定性、高刚性床身结构


  • 坚固的密烘铸造及整体箱式床身,拱形立柱结构提高了机床的基础刚性。
  •  基础件经有限元分析后的独特截面设计,内部合理分布加强筋位置,在同等规格产品中具备更高的承载刚性。
  •  三轴传动座及尾端支架采用一体式铸件设计,取消了传统的分体、垫片调整机构,大幅提升机床三轴传动的精准性和稳定性。
  • Y轴采用四根45mm 高刚性高负荷滚柱线轨,重载 8 滑块 , 强化刚性与荷重性。
  •  方便、高效的切屑处理:机床内部标配 2 根螺排,有效排出加工时产生的铁屑,输送效率高。

封闭式主轴箱


主轴箱采用封闭式箱体结构,与立柱导轨接触尺寸加大,整体轻量化设计。标配短鼻端主轴,提高了机床加工过程的Z向定位准确性和主轴加工稳定

封闭主轴箱
高刚性主轴

高刚性主轴


SVG系列采用内置齿轮传动,2级齿轮驱动式主轴采用圆柱滚柱轴承,确保在低速时具有强大的扭矩, 而在高速下具有稳定的转速, 满足客户多样化的加工需求。 低速挡最大扭矩可达1042Nm。

稳定可靠的换刀装置


SV系列标配圆盘机械手换刀装置, 实现更高换刀效率,缩短非切削时间
  • 坚固的密烘铸造及整体箱式床身,拱形立柱结构提高了机床的基础刚性。
  •  标配全封闭刀仓设计,消除连续加工过程中切削液和铁屑对刀套的影响,有效提升换刀动作稳定性,降低维护成本,大幅提高生产率。
  • 大容量刀库一次性装夹多种刀具,加工工件时无需补刀,大幅节省切削时间。
  • 换刀装置
    技术参数

    加工范围

    单位

    三轴行程
    1200/700/700mm
    主轴中心至立柱导轨距离
    766mm
    主轴端面至工作台面距离
    150-850mm

    工作台

    单位

    工作台面积
    700x1400mm
    T型槽
    5-18*125mm
    工作台最大承载重量
    1000kg

    主轴

    单位

    主轴孔锥度
    BT50
    主轴功率
    11/15(广域)KW
    最高转速
    6000(齿轮头)rpm

    进给

    单位

    最高进给速度
    12000mm/min
    快速移动速度
    24/24/20m/min

    刀库

    单位

    刀库容量
    24T
    换刀时间
    3.5S

    精度

    单位

    定位精度
    0.01mm
    重复定位精度
    0.005mm

    外形尺寸

    单位

    机器尺寸
    4350*2955*3320mm
    机器重量(约)
    9700kg
