SP2030II 齿轮头 T型滑枕
SP2030II 齿轮头 T型滑枕SP2030II 齿轮头 T型滑枕SP2030II 齿轮头 T型滑枕

SP2030II 齿轮头 T型滑枕

II优越系列 T型滑枕:大型模具、机械零部件、石油、航空、轨道交通等行业大工件加工首选
产品目录II 优越系列 T 型滑枕
品牌金属切削解决方案制造商
产品规格SP2030II
品牌ZOPO卓朴智能
数控发那科/西门子/三菱
三轴齿轮头
控制方式半闭环控制
更新时间2024/12/4
详细信息

SP2030II

II优越系列 T型滑枕

大型模具、机械零部件,石油、航空、轨道交通等行业大工件加工首选

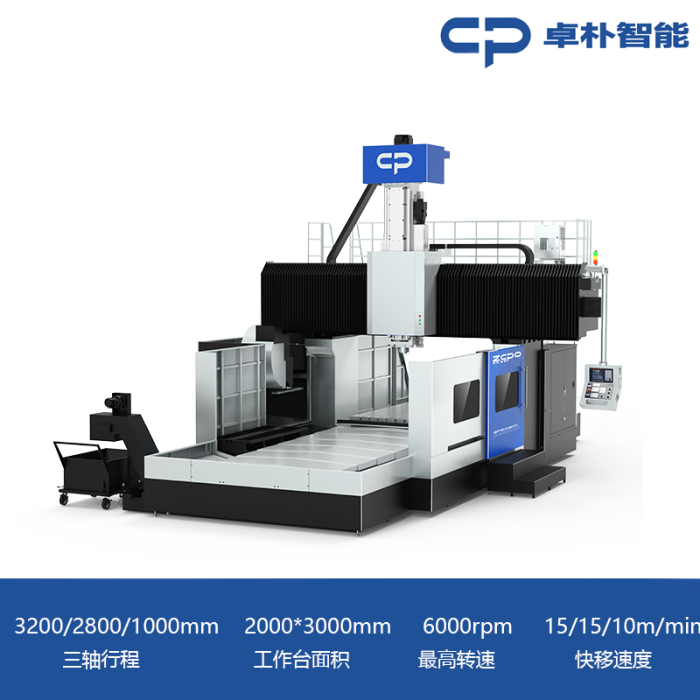

SP2030II

3200/2800/1000mm

三轴行程

2000x3000mm

工作台面积

6000rpm

最高转速

15/15/10m/min

快移速度

  • 机型概览
  • 产品外观
  • 产品亮点
  • 技术参数
  • 联系我们
产品外观
SP2030II
产品亮点
II优越系列 T型滑枕1

产品系列化、模块化设计


  • 卓朴II优越系列T型滑枕采用先进的龙门设计理念,结合FEA有限元分析,有效降低机床在加工过程中的变形量,同时提升加工精度和精度保持性。
  • 全系列模块化设计,为客户提供更多配置选配。
  • II优越系列 T型滑枕2
  • 产品类型丰富,系列化齐全,满足不同行业的加工需求;适合铝合金、铸铁、钢材等各种材质。
  • 整体外防护设计符合人机工程学,宜人性好,便于操作和维护,防水防屑优化设计效果好。
  • 大跨距 大行程 高稳定性结构设计

    大跨距、大行程、高稳定性结构设计


    所有铸件均采用高强度具有吸振能力的灰铸铁,经过时效处理以确保稳定性;并设计合理的加强筋,具有极佳的抗弯能力,确保机床稳定性。
    • 滑枕:双平衡杠两侧对称分布设计,提高滑枕移动部件的精度保持性。
    • 工作台:工作台镂空设计,台面T型槽间距200mm,移动部件轻量化,提高机床动态过程中响应能力。
    • 床身:一体式铸件床身,床身导轨跨距加大,有效增强工作台承重能力。
    • 横梁:横梁滑鞍结合面导轨采用垂直正交分布,提高机床整体刚性和精度稳定性。
    • 门宽:全系列门宽和Y行程最大化设计,可自由配备多种附件铣头;有效提高机床的加工能力范围。

    更易用更强大的控制系统


    依托卓朴软件开发工程师与数控系统公司的深度协作,不断在标准数控系统的基础上进行二次开发,打造多功能、智能化的人机界面,为客户创造高效率、更便捷的使用体验。
    • 能效加工模式选择
    • 刀具管理功能
    • 断刀检测功能
    • 故障排除引导功能
    • 超强人机交互界面。
    更易用更强大的控制系统
    技术参数

    加工范围

    单位

    三轴行程
    3200/2800/1000mm
    两立柱间距离
    2800mm
    主轴端面至工作台面距离
    220-1220mm

    工作台

    单位

    工作台面积
    2000x3000mm
    T型槽
    9-22*200mm
    工作台最大承载重量
    12000kg

    主轴

    单位

    主轴孔锥度
    BT50
    主轴功率
    15/18.5KW
    最高转速
    6000(齿轮头)rpm

    进给

    单位

    最高进给速度
    8000mm/min
    快速移动速度
    15/15/10m/min

    精度

    单位

    定位精度
    0.025/0.022/.0016mm
    重复定位精度
    0.014/0.012/0.008mm

    外形尺寸

    单位

    机器尺寸
    8800*6600*5500mm
    机器重量(约)
    35500kg
