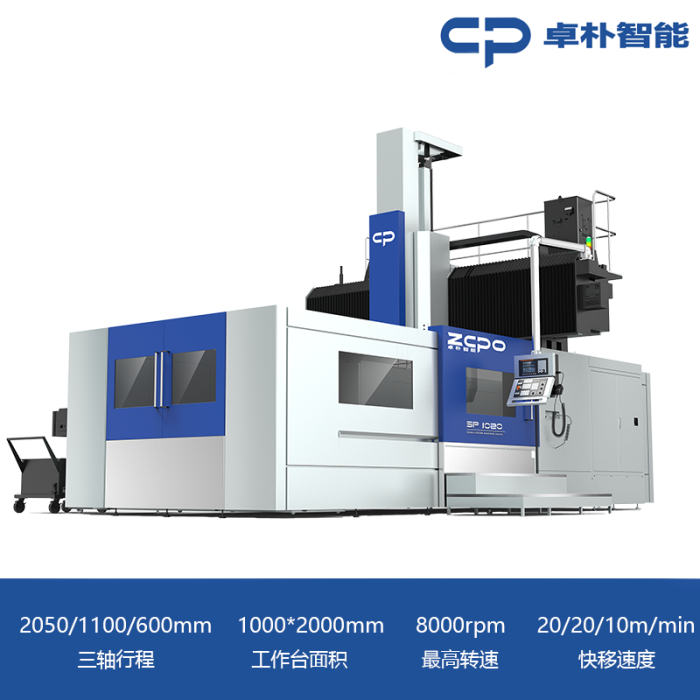

SP1020 皮带主轴 T型滑枕
SP1020 皮带主轴 T型滑枕SP1020 皮带主轴 T型滑枕SP1020 皮带主轴 T型滑枕

SP1020 皮带主轴 T型滑枕

I经典系列 T型滑枕:小型模具、机械零部件、石油、航空、轨道交通等行业加工首选
产品目录I 经典系列 T 型滑枕
品牌金属切削解决方案制造商
产品规格SP1020
品牌ZOPO卓朴智能
数控发那科/西门子/三菱
三轴皮带主轴
控制方式半闭环控制
更新时间2024/12/4
详细信息

SP1020

I经典系列 T型滑枕

小型模具、机械零部件、石油、航空、轨道交通等行业加工首选

SP1020

2050/1100/600mm

三轴行程

1000x2000mm

工作台面积

8000rpm

最高转速

20/20/10m/min

快移速度

  • 机型概览
  • 产品外观
  • 产品亮点
  • 技术参数
  • 联系我们
产品外观
SP1020
SP1020
产品亮点
I经典系列T型滑枕1

产品系列化、模块化设计


  • 卓朴I经典系列T型滑枕采用先进的龙门设计理念,结合FEA有限元分析,有效降低机床在加工过程中的变形量,同时提升加工精度和精度保持性。
  • 全系列模块化设计,为客户提供更多配置选配。
  • I经典系列T型滑枕2
  • 产品类型丰富,系列化齐全,满足不同行业的加工需求;适合铝合金、铸铁、钢材等各种材质。
  • 整体外防护设计符合人机工程学,宜人性好,便于操作和维护,防水防屑优化设计效果好。
  • 高稳定、高精度结构

    高精度、高稳定性结构设计


    所有铸件均采用高强度具有吸振能力的灰铸铁,经过时效处理以确保稳定性;并设计合理的加强筋,具有极佳的抗弯能力,确保机床稳定性。
    • 滑枕:最佳中心对称主轴箱设计;硬轨超大截面,高刚性;整体刚性提升20%。
    • 工作台:工作台镂空设计,移动部件轻量化,提高工作台的响应速度。
    • 床身:一体式铸件床身,内部加强筋设计;简化装配流程,降低人员装配误差,提高机床稳定性。
    • 横梁:最佳阶梯状横梁和滑鞍设计使主轴箱整体重心向后偏移,实现加工刚性的增加。

    更易用更强大的控制系统


    依托卓朴软件开发工程师与数控系统公司的深度协作,不断在标准数控系统的基础上进行二次开发,打造多功能、智能化的人机界面,为客户创造高效率、更便捷的使用体验。
    • 能效加工模式选择
    • 刀具管理功能
    • 断刀检测功能
    • 故障排除引导功能
    • 超强人机交互界面。
    更易用更强大的控制系统
    技术参数

    加工范围

    单位

    三轴行程
    2050/1100/600mm
    两立柱间距离
    1250mm
    主轴端面至工作台面距离
    160-760mm

    工作台

    单位

    工作台面积
    1000x2000mm
    T型槽
    7-22*125mm
    工作台最大承载重量
    4000kg

    主轴

    单位

    主轴孔锥度
    BT50
    主轴功率
    15/18.5KW
    最高转速
    8000(皮带)rpm

    进给

    单位

    最高进给速度
    8000mm/min
    快速移动速度
    20/20/10m/min

    精度

    单位

    定位精度
    0.025mm
    重复定位精度
    0.014mm

    外形尺寸

    单位

    机器尺寸
    6800*4500*4100mm
    机器重量(约)
    19000kg
