SED855 直联主轴
SED855 直联主轴SED855 直联主轴SED855 直联主轴

SED855 直联主轴

SE效率系列:泛铝加工、高精密模具、零部件加工的最佳选择
产品目录SE 效率系列
品牌金属切削解决方案制造商
产品规格SED855
品牌ZOPO卓朴智能
数控发那科/西门子/三菱
主轴直联主轴
控制方式半闭环控制
更新时间2024/12/4
详细信息

SED855

高速高效机型

泛铝加工、高精密模具、零部件加工的最佳选择

SED855

850/550/600mm

三轴行程

500×1000mm

工作台面积

12000rpm

最高转速

48/48/36m/min

快移速度

  • 机型概览
  • 产品外观
  • 产品亮点
  • 技术参数
  • 联系我们

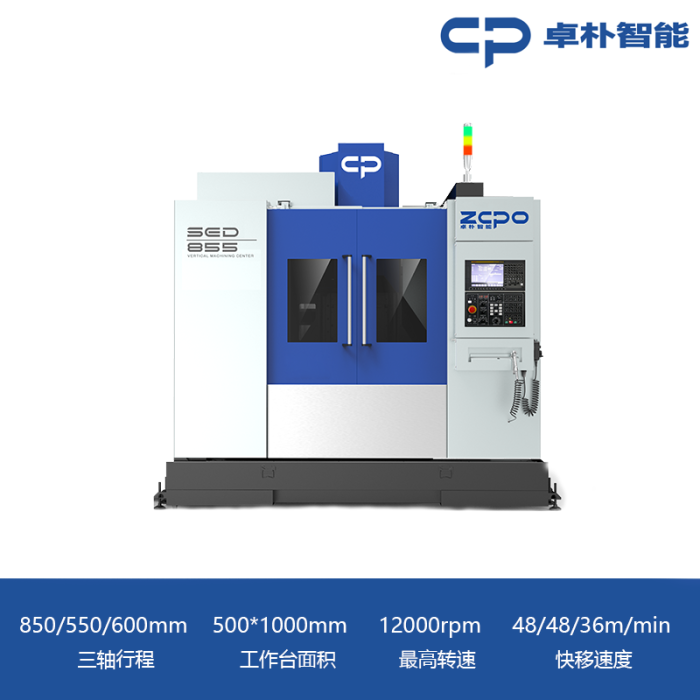

产品外观
SED855
产品亮点
高刚性高精度结构设计


高刚性、高精度结构设计


  • 经有限元分析后,带加强筋的整体式床身采用密烘铸铁铸造,在同等大小机床中具备更好的加工刚性。
  • 床身、床鞍等均采用三角稳定结构设计,加强了主要承力部位的刚性,从而保证了精度稳定性。
  • 纺锤形主轴箱结构,同时做了轻量化设计,结合有限元分析,增强了主轴箱刚性和动态响应能力。
  • 移动部件轻量化设计,进一步提高机床动态响应速度。

  • 直联式主轴


  • 相比皮带式主轴,直联式主轴可减少振动和噪音,从而提高加工性能并改善工作环境。
  • 通过减少换刀时间并改善所有轴进给系统的加/减速时间,实现更高生产率。对小孔加工、短行程加减速加工、小线段的曲面拐角加工等场景有卓越的效率和精度体现。

  • 直联式主轴
    更易用更强大的控制系统

    更易用更强大的控制系统

    面对市场10000+存量机床的客户需求和反馈,依托卓朴与数控系统公司的深度协作,不断在标准数控系统的基础上进行二次开发,打造多功能、智能化的人机界面,为客户创造高效率、更便捷的使用体验。

    • 能效加工模式选择
    • 刀具管理功能
    • 故障排除引导功能
    • 超强人机交互界面

    更强的加工应用能力

    SE系列立式加工中心在有色金属的加工上具备领先能力。高速度、高精度、灵活拓展空间,是自动化组线加工的首选,广泛应用于汽车零部件、模具、航空航天等高科技行业。

    • 更大的加工范围
    • 更高的加工稳定性
    • 更快的动态响应能力
    • 更强的金属去除能力
    加工应用能力
    技术参数

    加工范围

    单位

    三轴行程
    850/550/600mm
    主轴中心至立柱导轨距离
    597mm
    主轴端面至工作台面距离
    120-720mm

    工作台

    单位

    工作台面积
    500x1000mm
    T型槽
    5-18*100mm
    工作台最大承载重量
    600kg

    主轴

    单位

    主轴孔锥度
    BT40
    主轴功率
    7.5/11KW
    最高转速
    12000(直联)rpm

    进给

    单位

    最高进给速度
    12000mm/min
    快速移动速度
    48/48/36m/min

    刀库

    单位

    刀库容量
    24T
    换刀时间
    2.5S

    精度

    单位

    定位精度
    0.008mm
    重复定位精度
    0.004mm

    外形尺寸

    单位

    机器尺寸
    2650*2700*2850mm
    机器重量(约)
    4800kg
